油浸电源特点

1.输出功率足，可让磁控管达到最佳工作点。

2.转换效率高，最高可达97%，相比其他电源更为节能。

3.可驱动各种磁控管长期工作欠压、过压保护，过温保护。

4.输入电压范围广185-265V/交流电输入稳定工作。

5.体积小，重量轻？“（1.3kg),安装简便。

6.通过外接模拟信号或0~5V电压信号可实现0~100%功率可调。

7.冷却方式为油冷。

(6) 欠压、过压、过温保护

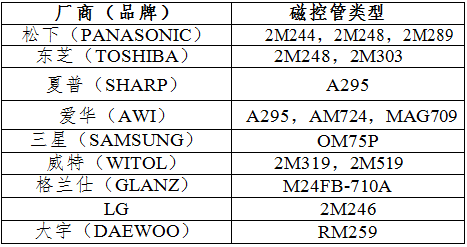

2. 适用磁控管类型（1000W、1020W、1050W 等）

3. 主要参数
（1） 电源输入
输入电压 185-265V/50-60Hz 交流电； 输入电流 0-6.3A；
输入功率：0-1.38kW。
（2） 电源输出
阴极高压：4200Vdc； 阳极电流(Io)：0-310mA； 输出功率：0-1300W。灯丝电压（Vf）：3.3V； 灯丝电流（If）：6-10A。
（3）效率： 3 90%
（4） 功率控制方式：电压/电流
（5） 冷却方式：强制风冷
（6）工作温度：-30-+55℃
（7）接地方式：外壳地+导线连接；
（8）尺寸/重量：250（L）×170 （W）×105 （H）mm/1kg
（9）安装形式：机箱下边配有安装底板，底板与固定平面以四颗 M4 螺钉连接，底板螺丝过孔位于正方形的四个角，正方形边长 100mm。
(10) 灯丝线：硅胶高压线，耐压等级 50kV，标配长度 1m。

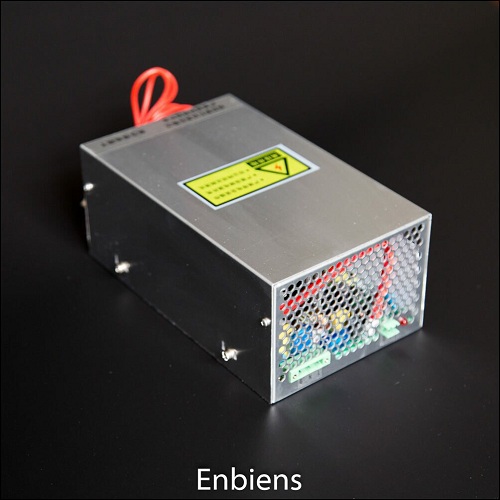

磁控管电源型号及实物图安装尺寸：

主要参数：

2.产品特点
（1）采用新型开关电源技术，结构简单，性能稳定，效率高，纹波小
（2）足功率，效率高，相比其他电源更为节能
（3） 输出功率足，可让磁控管达到最佳工作点
（4） 功率可调，外接0-5V电压信号控制，实现单台及多台电源并机控制，预留有485通讯端口可以直接与远程PLC，上位机通讯。
（5） 可驱动多种磁控管长期工作
（6） 体积小、重量轻，安装简便
